苏州奥柏包装告诉您蜂窝纸托盘性能检验的重要性

发布时间:2020-06-03 点击次数:482


蜂窝托盘的性能检验

托盘的性能检验对于托盘设计来说至关重要,因为这会直接关系到纸托盘在实际环境中的使用情况,能否满足各项指标和要求。纸基蜂窝纸托盘的性能检验包括包括整体抗压强度实验、两支角强度实验、抗弯曲实验和跌落实验等几个部分。

1.托盘抗压强度检验

纸托盘在运输包装和仓储过程中,在以下几个方向上的抗压强度需满足一定要求。

(1)  整体受压所能承受的抗压强度

(2)  两支角间跨度方向上的强度

(3)  抗弯曲能力

为了知道设计的纸托盘能否满足上述强度要求,须根据实际的物流环境,设计了三种实验方法来测试相应的强度值。根据严格要求,考虑到这种托盘有可能要跟随商品一起采用货柜装载并通过海运出口方式,在长达数十天的海运过程中,货柜里的温度可达60℃90%RH环境中承载。所以上述纸托盘在实验前必须进行高温(60℃)高湿(90%RH)经过24小时预处理才可以进行实验。

测试托盘整个面板受压所能承受的抗压强度的实验。

 纸托盘

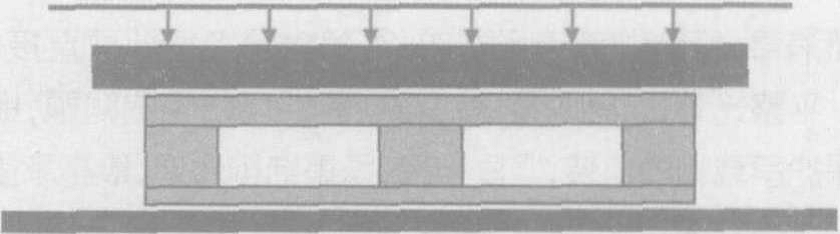

面板抗压实验示意图

将纸托盘放置在压力试验机台上,由上加压板直接平面压在托盘的表面上,得出实验曲线。

纸托盘

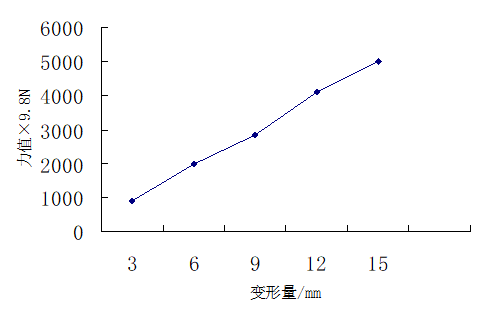

面板抗压强度实验所得曲线示意图

要求其压力值大于2.7t,从图中得出的压力值可以满足此项要求。这个就是人们所谓的“这个托盘可以承受几顿的压力”,这种平面压力指的是纸托盘的刚性,对蜂窝纸板来说,这种压力值最高。

测试两支角间跨度的强度的实验。

 纸托盘

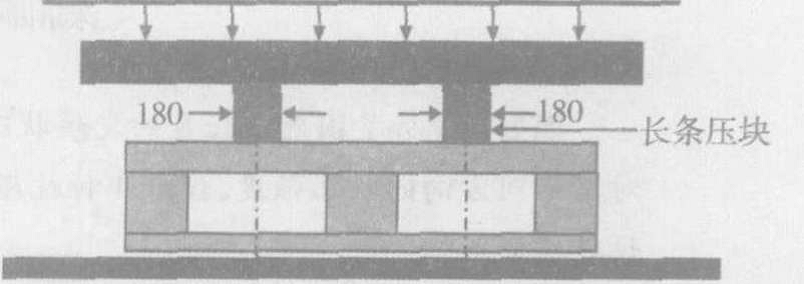

支角抗压强度实验示意图

在两导入口正面板上加两根长条,宽180mm后施压,其测试曲线图见图。

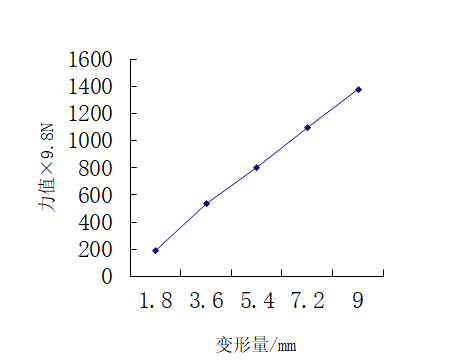

支角抗压实验所得曲线

在两个支柱跨度上的压力强度,要求其值大于900×9.8N。从图中可以看出,在纸托盘两支柱跨度之间足以承受900×9.8N,在1200×9.8N以下,托盘处于线弹性状态。不论在仓储或物流过程中,纸托盘被认为要长期要这种压力状态,这是两导入口的跨度变形量至关重要。

测试抗弯曲能力实验。

 纸托盘

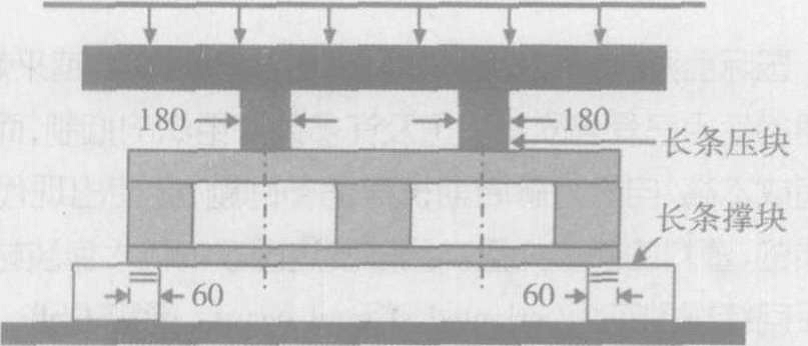

抗弯曲能力实验示意图

除上述两根压块,同时两旁支柱边缘填有两根长条宽60mm的撑块,再施加压力,其测试曲线图见图15。

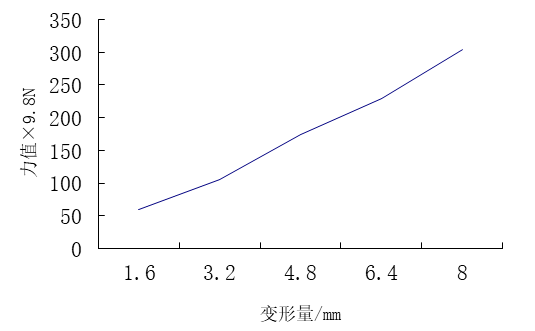

抗弯曲实验所得曲线示意图

纸托盘在压块和撑块之间受压,要求其压力值大于230kg,变形在8mm以下,由图可以得知,托盘符合要求。

2.托盘跌落检验

纸托盘的跌落检验主要是检查各部件之间联结是否牢固。实验方法:将纸托盘对角吊起,使对角下棱离地面高1m,并用铅垂线检查托盘与地面的垂直高度。然后让托盘自由下落。一次对四角做跌落实验,最后检查各构件及结合处有无异常。并测量托盘载货面对角线的长度,并按照式1计算对角线变化率。

ψ=(L1-L2)/L1×100%     式1

L1——跌落前托盘载货面对角线长度

L2——跌落后托盘载货面对角线长度

依照上述方法取三个试样,实验三次,所得ψ的平均值小于等于-1%或者+1%,托盘就合格。托盘长1200mm,宽800mm,计算对角线长度为1440mm

通过实验所得数据。

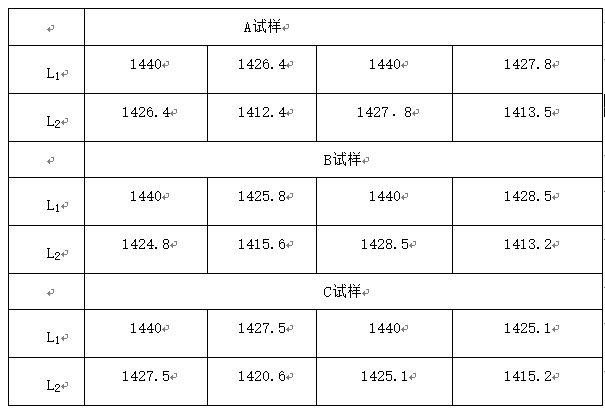

跌落实验数据                          单位:mm


通过计算,所得ψ平均值为+0.87%,符合要求。托盘跌落实验所得结果符合要求,托盘合格。
